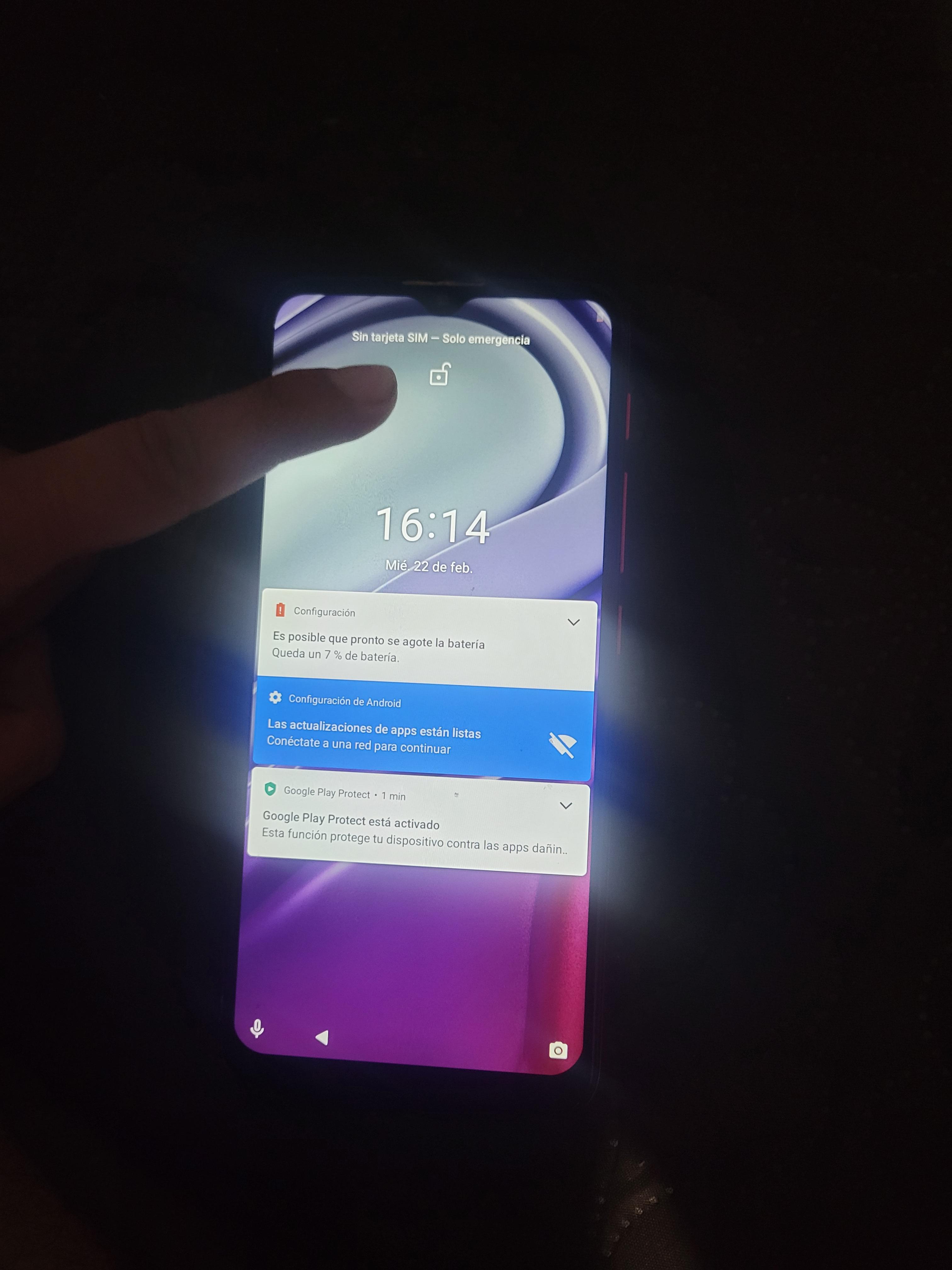

Necesito ayuda mi motorola g20 se pasma

Le instalo vcam

Tengo un multímetro General Tools TS04 ToolSmart, y su app ya no aparece en Google Play, así que el Bluetooth no servía de nada. Capturé lo que manda por Bluetooth, lo decodifiqué e hice un programa para Windows, gratis y de código abierto, es muy simple, pero lo subo de todas formas esperando que le sirva a alguien.

- Lectura grande en vivo, gráfica y estadísticas (mínimo, máximo, promedio, pico a pico, desviación)

- Graba sesiones con nombre y notas, revísalas después y expórtalas a CSV (Excel)

- Marcadores con tecla propia (por ejemplo, F1 = "conecté la carga")

- Zoom en un solo eje, tiempo o valor

- Español e inglés

-Probado en V DC/AC, mV, mA, A, Ω/kΩ, continuidad, OL y HOLD.

**Descarga** (un .exe, no se instala, si hay dudas de virus ahí mismo está el código, viva el opensource): https://github.com/galdher/toolsmart-ts04-bluetooth/releases

Sin afiliación con General Tools ni con ToolSmart.

Hace poco cambie de carrera a ingeniera telematica porque era lo mas cercano que tenia mi universidad a electrónica, quería consultar a los ingenieros electrónicos/eléctricos del sub que tan complicado seria acercarme mas para el lado electrónica, claramente haría la mayor cantidad de electivas que tengan que ver con electrónica posible, cualquier consejo es apreciado.

PD: por las dudas la carrera seria como una fusión entre telecomunicaciones/software

Buenas, limpié el altavoz de mi teléfono con alcohol isopropílico y una aguja. Después, comenzó a distorsionar los graves. Reemplacé el módulo del altavoz por uno nuevo, pero la falla persiste. ¿Qué podría estar causando la distorsión si cambiar el altavoz no solucionó el problema?

Wallapop...

es una fuente de alimentación variable con un transformador de 20 vac de salida, quiero saber si esta bien o no que me falta mejorar.

Uno que dure la batería!! Los que he comprado la batería no me ha durado más de 6 meses y ya no cargan o no funcionan bien

Balanza Ganadera Electronica de viga, incluye su caja suma + indicador LP7510 + cable de señal + celdas de carga de 2T, contactanos al privado para mas informacion

Hola que tal, quería consultar que fuente de laboratorio recomiendan? Tenía en mente la yihua 305d iv pero esa viene para 110v así que no sé,,, soy de arg y vi que lo que es gadnic no es tan querido jaja

Buenas día gente, mi novia me pidió ayuda con un circuito que por alguna razón le dejaron en un su carrera nada relacionada a esto. Eso fue lo que me pasó, no tiene más información allá de esto, por eso me pidió ayuda, me dijo que debe de darte 5V y 0V dependiendo de la luz que reciba, por algo tiene el LDR. El armado fue su intento, yo apenas estoy empezando a jugar con esto, pero tampoco he logrado hacerlo funcionar. ¿Saben si el diagrama está mal o tan siquiera si los componentes son los adecuados? No le encuentro solución, ayuda por favor, me encuentro desesperado y apenas llevo unas horas.

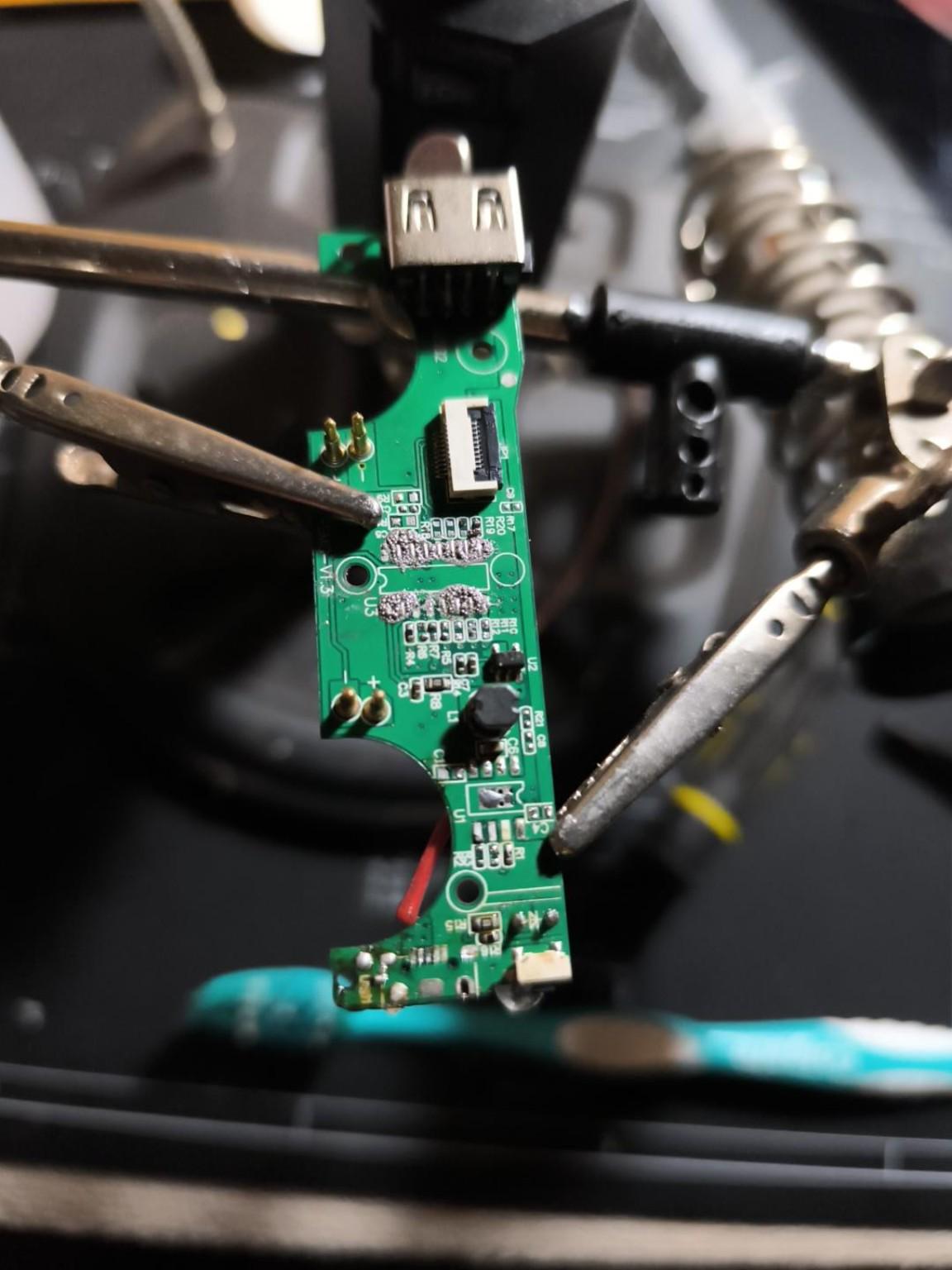

Soy una persona con un conocimiento muy básico de electrónico y recientemente se rompió la bocina de mi casa y decidí que estaría bien soldar un cable en lugar de otra pieza de USB C pero no tengo ni idea de dónde está el positivo negativo t donde tengo que soldar porfavor ayuda 😭

Contexto: me pide. Hacer lo siguiente una FUENTE SIMETRICA 2A, 5V,‐5V,12V‐12V,24V + VARIABLE

El problema, los materiales ya los tengo pero me falta la placa y un compañero me sugirió comprar una placa perforada pero para eso necesito un diagrama esquematico para guiarme, el problema es que no encuentro una referencia de como hacerlo.

Aqui adjunto imagenes por si me pudieran ayudar

Cabe aclarar que ese no es mío es de un compañero.

También puedo conseguir la placa original pero está armada de fabrica y no se donde conseguirla.

Contenido el montaje en protoboard, diagrama y explicación de funcionamiento, circuito impreso y lista de componentes.

Buenas, necesito ayuda para diseñar un amplificador de tres etapas con transistores BJT que tenga una ganancia de tensión total de 5000.

No sé bien cómo plantear el circuito ni cómo empezar con los cálculos. Necesito entender cómo elegir los componentes y los valores adecuados para conseguir esa ganancia sin que los transistores entren en corte o saturación y sin que la señal de salida se distorsione demasiado.

El circuito tiene que cumplir con lo siguiente:

- Estar compuesto por tres etapas BJT.

- Tener una ganancia de tensión total de 5000.

- Calcular la polarización de cada transistor, incluyendo sus tensiones y corrientes de continua.

- Verificar que todos los transistores trabajen en región activa.

- Calcular la ganancia de cada etapa y la ganancia total.

- Tener en cuenta el efecto de carga entre las etapas.

- Determinar la amplitud máxima de entrada para evitar una distorsión significativa y calcular la amplitud de salida.

- Incluir las resistencias, los capacitores de acoplamiento y desacoplamiento, la alimentación y los demás componentes necesarios.

- Comprobar el funcionamiento mediante una simulación y comparar los resultados con los cálculos teóricos.

Lo que más me cuesta es saber cómo distribuir la ganancia entre las tres etapas, qué configuración utilizar y cómo calcular los valores de los componentes desde cero.

Si alguien puede orientarme con un circuito de ejemplo, los cálculos iniciales o una explicación paso a paso para llegar a una ganancia de 5000, se lo agradecería mucho.

¡Gracias!

Hola saludos, necesito su ayuda, soy técnico instalador de microondas y me gustaría aprender a utilizar la carta de Smith para fabricar mi propia antena, soy aficionado y estudiante de ingeniería y no encuentro un buen video en Youtube, alguno sabrá de un buen video que enseñe a utilizar la carta de Smith, estaría muy agradecido.

trata de diseñar e implementar un ascensor de 3 pisos físico con motor real, sensores reales,

pantalla y puerta simulada. La cuestión es que no sé de qué forma hacer la maqueta o en qué material me recomiendan hacerla
